Диск опор. ГАЗель (в сборе) зад. прав. (ПАО "ГАЗ" Оригинал) /3302-3502008/

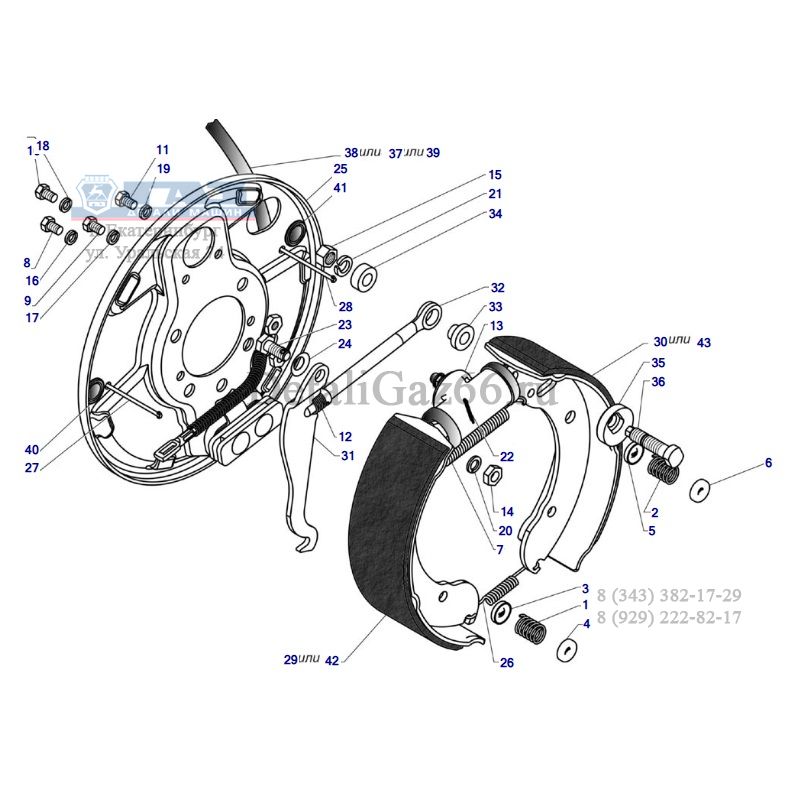

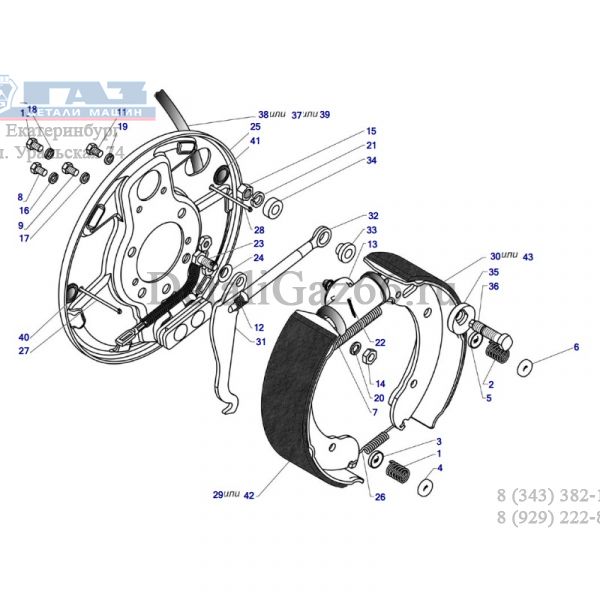

Наименование Тормоз задний с тросом правый Обозначение 3302-3502008 Служебный номер 3302-0-3502008-0 Группа 35 Тормоза П/группа Тормоза задние Код ТНВД Транзитная норма 2 Обьем 0,0078141 Габариты 305*305*84 Конструкторский состав Поз. Обозначение Я/А А/Я Наименование Я/А А/Я Кол-во 0 3302-3508900 Рем. комплект привода стояночного тормоза 1 1 3302-3502012 Щит заднего тормоза правый 1 2 24-3501040-01 Цилиндр колесный заднего тормоза 1 2 24-3501040 Цилиндр в сборе 1 3 3302-3502090-01 Колодка с тормозной накладкой 2 3 3302-3502090 Колодка заднего тормоза с тормозной накладкой 2 4 .М-2065-С Пружина отжимная колодок тормоза 2 5 .М-2066-С Чашка отжимной пружины колодок тормоза верхняя 4 6 250613-П29 Гайка М10х1 1 7 291491-П29 Болт М10х1х25 1 8 293363-П29 Шайба 1 9 12-3501035 Пружина стяжная колодок переднего тормоза 1 10 3302-3502035 Пружина стяжная колодок тормоза 1 11 3302-3502082 Стержень чашек прижимной пружины 2 12 3302-3508152 Рычаг привода правый 1 13 3302-3508157 Звено разжимное 1 14 20-3508161 Пружина 1 15 3302-3508164 Втулка эксцентрика 1 16 3302-3508165-10 Втулка 1 17 3302-3508166-01 Эксцентрик 1 18 3302-3508167-10 Ось эксцентрика 1 19 251815-П29 Гайка М12х1,25 1 20 52-8101164 Заглушка 2 24 201453-П29 Болт М8-6gх14 4 [25] 292112-31 Гайка DIN 934-М12х1,25-6-A-A3L ( 1шт. примен. взамен поз.19 или поз.42 или поз.43 ) 1 [26] 290550-71 Болт DIN 933-М8х14-8.8-A-A3L ( 4шт. примен. взамен поз.24 или поз.44 ) 4 27 252135-П2 Шайба 8Т 4 28 252156-П2 Шайба 10Л 1 29 252157-П2 Шайба 12Л 1 30 258024-П29 Шплинт 2,5х16 1 31 258254-П Шплинт 1,2х200 1 31 258254-П Шплинт 1,2х200 2 [32] 3302-3508180-03 Трос задний ( 1шт. Применяется взамен поз.33 или поз.34 ) 1 32 3302-3508180-04 Трос задний 1 32 3302-3508180-02 Трос задний 1 33 3302-3508180-03 Трос задний 1 33 3302-3508180-04 Трос задний 1 [33] 3302-3508180-02 Трос задний ( 1шт. Применяется взамен поз.32 или поз.34 ) 1 [33] 3302-3508180-05 Трос задний ( 1шт. примен. взамен поз.32 или поз.34 ) 1 [34] 3302-3508180-04 Трос задний ( 1шт. Допускается замена на поз.32 или поз.34 ) 1 34 3302-3508180-03 Трос задний 1 34 3302-3508180-02 Трос задний 1 36 3302-3502090 Колодка заднего тормоза с тормозной накладкой 2 [36] 3302-3502090-01 Колодка с тормозной накладкой ( 2шт. Применяется взамен поз.3 ) 2 [37] 299033-11 Шплинт 2,5х16-016 СТП 37.102.1195-97 ( 1шт.примен. взамен поз.30 ) 1 [38] 292383-31 Гайка М10х1-6-016 СТП 37.102.1195-97 ( 1шт.примен. взамен поз.6 ) 1 [39] 293209-61 Шайба DIN 127-B-8-FSt-A3L ( 4шт. примен. взамен поз.27 или поз.45 ) 4 [40] 293210-61 Шайба DIN 127-B-10-FSt-A3L ( 1шт. примен. взамен поз.28 или поз.46 ) 1 [41] 293211-61 Шайба DIN 127-B-12-FSt-A3L ( 1шт. примен. взамен поз.29 или поз.47 ) 1 [42] .1/61015/11 Гайка М12х1,25 табл.10112 ( 1шт. примен. взамен поз.19 или поз.25 или поз.43 ) 1 [43] .1/61015/21 Гайка М12х1,25 табл.10112 ( 1шт. примен. взамен поз.19 или поз.25 или поз.42 ) 1 [44] .356-71078-03 Болт DIN 933-М8х14 ( 4шт. примен. взамен поз.24 или поз.26 ) 4 [45] .1/05166/73 Шайба 8 ( 4шт. примен. взамен поз.27 или поз.39 ) 4 [46] .1/05168/73 Шайба 10 табл.10188 ( 1шт. примен. взамен поз.28 или поз.40 ) 1 [47] .1/05170/73 Шайба 12 табл.10188 ( 1шт. примен. взамен поз.29 или поз.41 ) 1 Расчет применяемости: 3302-3502008 Тормоз задний с тросом правый 2705-2400012 Мост задний с тормозами и ступицами 2705-2400012-10 Мост задний с тормозами и ступицами 27057-2400012 Мост задний с тормозами и ступицами 27057-2400012-10 Мост задний с тормозами и ступицами 27057-2400012-100 Мост задний с тормозами и ступицами 27057-2400012-110 Мост задний с тормозами и ступицами 27057-2400012-40 Мост задний с тормозами и ступицами 27057-2400012-50 Мост задний с тормозами и ступицами 27057-2400012-60 Мост задний с тормозами и ступицами 27057-2400012-70 Мост задний с тормозами и ступицами 27057-2400012-80 Мост задний с тормозами и ступицами 27057-2400012-90 Мост задний с тормозами и ступицами 3302-2400012-01 Мост задний с тормозами и ступицами 3302-2400012-10 Мост задний с тормозами и ступицами 3302-2400012-30 Мост задний с тормозами и ступицами 3302-2400012-40 Мост задний с тормозами и ступицами 3302-2400012-50 Мост задний с тормозами и ступицами 3302-2400012-70 Мост задний с тормозами и ступицами 3302-2400012-90 Мост задний с тормозами и ступицами 330243-2400012 Мост задний с тормозами и ступицами 330243-2400012-10 Мост задний с тормозами и ступицами 330243-2400012-20 Мост задний с тормозами и ступицами 330243-2400012-50 Мост задний с тормозами и ступицами 330243-2400012-51 Мост задний с тормозами и ступицами 33027-2400012 Мост задний с тормозами и ступицами 33027-2400012-20 Мост задний с тормозами и ступицами 33027-2400012-30 Мост задний с тормозами и ступицами 33027-2400012-40 Мост задний с тормозами и ступицами 33027-2400012-50 Мост задний с тормозами и ступицами А21R22-2400012-10 Мост задний с тормозами и ступицами А21R22-2400012-110 Мост задний с тормозами и ступицами А21R22-2400012-130 Мост задний с тормозами и ступицами А21R22-2400012-150 Мост задний с тормозами и ступицами А21R22-2400012-30 Мост задний с тормозами и ступицами А21R22-2400012-50 Мост задний с тормозами и ступицами А21R22-2400012-70 Мост задний с тормозами и ступицами А21R22-2400012-90 Мост задний с тормозами и ступицами А21R23-2400012-10 Мост задний с тормозами и ступицами А21R23-2400012-110 Мост задний с тормозами и ступицами А21R23-2400012-130 Мост задний с тормозами и ступицами А21R23-2400012-150 Мост задний с тормозами и ступицами А21R23-2400012-30 Мост задний с тормозами и ступицами А21R23-2400012-50 Мост задний с тормозами и ступицами А21R23-2400012-70 Мост задний с тормозами и ступицами А21R23-2400012-90 Мост задний с тормозами и ступицами А31R22-2400012-10 Мост задний с тормозами и ступицами А31R22-2400012-30 Мост задний с тормозами и ступицами А31R22-2400012-50 Мост задний с тормозами и ступицами А31R22-2400012-70 Мост задний с тормозами и ступицами А31R23-2400012-10 Мост задний с тормозами и ступицами А31R23-2400012-30 Мост задний с тормозами и ступицами
